Id-domanda kontinwa ta 'ossiġnu hija fundamentalment differenti mill-użu okkażjonali jew ta' emerġenza ta 'ossiġnu. Faċilità li tikkonsma l-ossiġnu għal diversi sigħat kuljum tista 'spiss topera b'ċilindri, sakemm il-kapaċità tal-ħażna u l-loġistika tal-kunsinna jkunu ġestiti kif suppost. Madankollu, meta jkun meħtieġ l-ossiġnukontinwament, bi fluss prevedibbli, u fuq perjodu ta 'tħaddim estiż, is-sors tal-ossiġnu jsir parti mill-infrastruttura tal-proċess tas-sit.

Din id-distinzjoni hija importanti fi sptarijiet, operazzjonijiet tal-minjieri, faċilitajiet tal-akkwakultura, impjanti tat-trattament tal-ilma mormi, operazzjonijiet tal-ipproċessar tal-metall, manifattura tal-ħġieġ, ġenerazzjoni tal-ożonu, u industriji oħra li jużaw ħafna ossiġnu.

Iż-żewġ approċċi komuni tal-provvista huma:

Ċilindri ta 'l-Ossiġnu → Ħażna → Regolament tal-Pressjoni → Punt ta' Użu

u

Arja ambjentali → Kumpressur → Trattament ta' l-Arja → Ġeneratur ta' l-Ossiġenu PSA → Buffer/Distribuzzjoni → Punt ta' Użu

L-ebda teknoloġija ma hija adattata awtomatikament għal kull applikazzjoni. L-għażla korretta tiddependi fuq il-fluss tal-ossiġnu, il-purità, il-pressjoni, is-sigħat tat-tħaddim, il-post tas-sit, ir-rekwiżiti tal-backup, u jekk l-ossiġnu huwiex meħtieġ bħala gass tal-proċess jew bħala riserva ta 'emerġenza.

Għal faċilitajiet bilkonsum ta 'ossiġnu kontinwu u relattivament prevedibbli, madankollu, impjant tal-ossiġnu PSA fuq il-post jista 'joffri mudell ta' provvista fundamentalment differenti minn ċilindri kkonsenjati.

X'Tfisser Attwalment "Domanda ta' Ossiġnu Kontinwa"?

Id-domanda kontinwa għall-ossiġnu ma tfissirx sempliċement li l-ossiġnu jintuża kuljum.

Mill-perspettiva tal-inġinerija, id-domanda kontinwa ġeneralment għandha diversi karatteristiċi:

l-ossiġnu jiġi kkunsmat għal perjodi ta' tħaddim estiżi;

il-fluss meħtieġ huwa relattivament stabbli jew isegwi profil ta 'tagħbija prevedibbli;

interruzzjoni tal-provvista tal-ossiġnu taffettwa l-proċess;

l-ossiġnu għandu jkun disponibbli mingħajr ma tistenna kunsinna esterna;

u d-domanda totali hija kbira biżżejjed biex tiġġustifika infrastruttura dedikata għall-provvista.

Pereżempju, razzett tal-akkwakultura jista' jeħtieġ ossiġnu kontinwament biex iżomm il-livelli tal-ossiġnu maħlul.

Impjant tat-trattament tal-ilma mormi jista' jkollu bżonn l-ossiġnu matul iċ-ċiklu tat-trattament bijoloġiku.

Operazzjoni tal-minjieri tista' tinjetta kontinwament l-ossiġnu fi proċess metallurġiku.

Sptar jista 'jeħtieġ ossiġnu matul il-ġurnata u l-lejl, bid-domanda tinbidel skond l-okkupazzjoni tal-pazjent.

Dawn l-applikazzjonijiet għandhom karatteristika waħda komuni:

L-ossiġnu huwa utilità tal-proċess aktar milli konsumabbli okkażjonali.

Dak ibiddel il-mod kif għandha tkun iddisinjata s-sistema tal-provvista tal-ossiġnu.

Kif iċ-Ċilindri tal-Ossiġenu jfornu Domanda Kontinwa

Iċ-ċilindri ta 'l-ossiġnu jaħżnu l-ossiġnu li diġà ġie prodott x'imkien ieħor.

Il-katina tal-provvista hija relattivament sempliċi:

Faċilità ta 'Produzzjoni ta' l-Ossiġnu → Mili taċ-Ċilindru → Trasport → Ħażna → Regolatur → Punt ta 'Użu

Meta ċ-ċilindru jkun imqabbad mas-sistema, l-ossiġnu kompressat jgħaddi mir-regolatur tal-pressjoni u l-pipeline tad-distribuzzjoni.

Għal rekwiżiti żgħar ta 'ossiġnu, din tista' tkun soluzzjoni effettiva.

Faċilità tista' żżomm diversi ċilindri konnessi ma' manifold filwaqt li ċilindri addizzjonali jibqgħu f'riżerva.

Meta ċ-ċilindri attivi jitnaqqsu, il-manifold jista 'jaqleb għall-grupp ta' riżerva.

Iċ-ċilindri vojta mbagħad jiġu sostitwiti b'ċilindri sħaħ.

Dan joħloq aprovvista kontinwa permezz ta 'rotazzjoni taċ-ċilindru, aktar milli ġenerazzjoni kontinwa ta 'ossiġnu fil-punt ta' użu.

Id-distinzjoni hija importanti.

Il-provvista ta ' l-ossiġnu innifsu jista jkun kontinwu, imma l-sors huwa dipendenti fuq riforniment estern.

Fejn Iċ-Ċilindri tal-Ossiġenu Jaħdmu Tajjeb

Iċ-ċilindri jibqgħu prattiċi ħafna meta l-konsum tal-ossiġnu huwa:

relattivament baxx;

intermittenti;

distribwit ġeografikament;

orjentat lejn l-emerġenza;

jew diffiċli biex tiġġustifika b'tagħmir ta 'ġenerazzjoni permanenti.

Eżempji tipiċi jinkludu:

Ossiġenu ta' Emerġenza

Timijiet ta' emerġenza jistgħu jeħtieġu ossiġnu biss waqt inċidenti speċifiċi.

Faċilitajiet Mediċi Żgħar

Klinika żgħira b'konsum limitat ta 'ossiġnu tista' żżomm iċ-ċilindri bħala s-sors primarju jew ta 'riżerva tagħha.

Iwweldjar u Qtugħ

Il-konsum tal-ossiġnu jista' jseħħ biss meta jsir xogħol ta' fabbrikazzjoni.

Applikazzjonijiet tal-Laboratorju

Xi laboratorji għandhom rekwiżiti ta 'ossiġnu ta' volum baxx li ma jiġġustifikawx impjant ta 'ġenerazzjoni ta' ossiġnu.

Provvista ta' Backup

Anke faċilitajiet b'impjanti tal-ossiġnu PSA jistgħu jżommu ċ-ċilindri bħala backup ta 'emerġenza.

Il-gwida tad-WHO tidentifika speċifikament iċ-ċilindri bħala sors importanti ta' riżerva għas-sistemi tal-ossiġnu PSA minħabba li l-impjanti tal-PSA jeħtieġu enerġija affidabbli u manutenzjoni ppjanata.

Għalhekk, il-mistoqsija mhix jekk iċ-ċilindri humiex "skaduti."

Jibqgħu parti importanti minn ħafna sistemi ta 'ossiġnu.

Fejn iċ-Ċilindri Isiru Aktar Kumplikati

Is-sitwazzjoni tinbidel meta l-konsum tal-ossiġnu jsir kontinwu u għoli.

Ikkunsidra faċilità li topera madwar l-arloġġ.

Jekk il-konsum tal-ossiġnu jkompli kull siegħa, l-ossiġnu maħżun ġewwa ċ-ċilindri jitnaqqas gradwalment.

Il-faċilità mbagħad tiddependi fuq:

Konsum → Tnaqqis taċ-ċilindru → Kunsinna → Sostituzzjoni → Konsum

Iktar ma tkun kbira d-domanda għall-ossiġnu, aktar dan iċ-ċiklu jseħħ spiss.

Dan joħloq diversi rekwiżiti operattivi:

inventarju biżżejjed taċ-ċilindru;

spazju dedikat għall-ħażna;

skedi ta' kunsinna regolari;

Immaniġġjar taċ-ċilindru;

Ġestjoni ta' manifold;

aċċess għat-trasport;

regolazzjoni tal-pressjoni;

ġbir ta 'ċilindru vojt;

u riżervi ta’ emerġenza.

L-impjant tal-ossiġnu jista 'jkun qed jopera kontinwament, iżda l-katina tal-provvista tal-ossiġnu mhijiex indipendenti.

Jiddependi fuq l-affidabbiltà tal-fornitur estern tal-gass u n-netwerk tat-trasport.

X'Jagħmel Pjanta ta 'Ossiġnu PSA b'mod differenti

Impjant tal-ossiġnu PSA jiġġenera ossiġnu direttament mill-arja atmosferika.

Il-proċess bażiku huwa:

Arja ambjentali → Kompressjoni → Filtrazzjoni/Tnixxif → Adsorbiment PSA → Gass arrikkit bl-ossiġnu

PSA tfisserPressjoni Swing Adsorbiment.

Is-sistema tuża materjal għarbiel molekulari li preferenzjali jassorbi n-nitroġenu mill-arja kkompressata.

Matul il-fażi ta 'assorbiment, in-nitroġenu jinżamm mill-għarbiel molekulari filwaqt li l-gass arrikkit bl-ossiġnu joħroġ mill-bastiment ta' adsorbiment.

Il-bastiment imbagħad jiġi depressurizzat biex jirrilaxxa n-nitroġenu adsorbit u jirriġenera l-għarbiel molekulari.

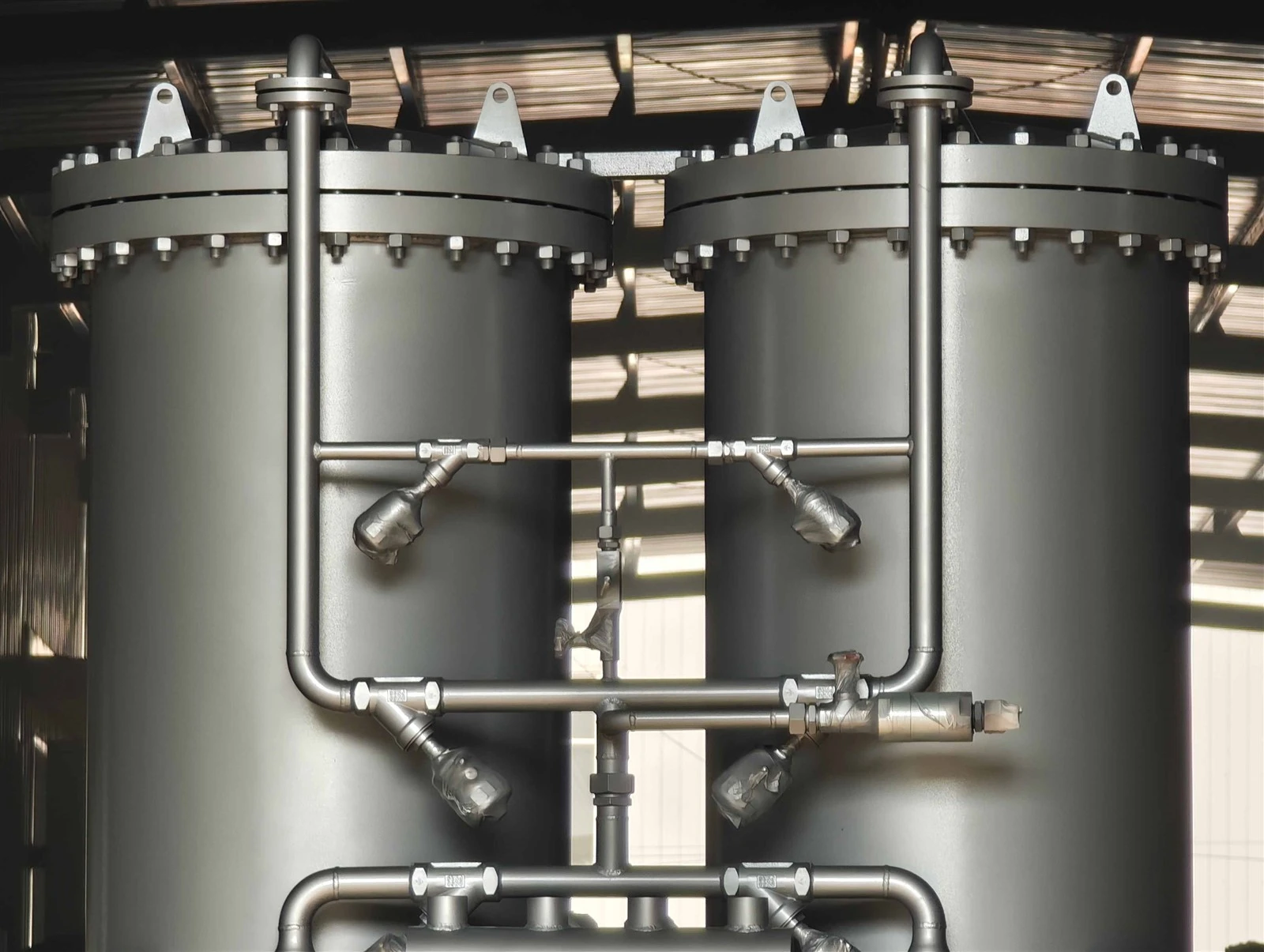

Reċipjenti ta' adsorbiment multipli joperaw f'ċikli alternanti.

Dan jippermetti lis-sistema tiġġenera kontinwament l-ossiġnu aktar milli taħżen ir-rekwiżit kollu tal-ossiġnu fiċ-ċilindri.

L-impjanti tal-PSA jintużaw bħala sorsi tal-ossiġnu fuq il-post, u l-WHO tispeċifika t-teknoloġija tal-PSA għall-produzzjoni tal-ossiġnu mediku f'madwar 93% ± 3% tal-konċentrazzjoni tal-ossiġnu taħt l-ispeċifikazzjonijiet tekniċi rilevanti tagħha.

Is-sistemi PSA industrijali jistgħu jiġu kkonfigurati għal rekwiżiti differenti ta 'purità, fluss u pressjoni tal-ossiġnu.

Id-Differenza Fundamentali: Ossiġnu Maħżun vs Ossiġnu Ġenerat

L-eħfef mod biex tifhem id-differenza huwa li tħares lejn minn fejn ġej l-inventarju tal-ossiġnu.

Sistema Ibbażata fuq Ċilindru

Impjant estern ta 'l-ossiġnu → ċilindri → ħażna lokali → konsum

Il-faċilità taħżen l-ossiġnu li ġie ġġenerat x'imkien ieħor.

Sistema Ibbażata fuq PSA

Arja atmosferika → ġeneratur PSA → konsum

Il-faċilità tiġġenera l-ossiġnu fejn jiġi kkunsmat.

Dan ifisser li impjant PSA m'għandux għalfejn iżomm biżżejjed inventarju taċ-ċilindru biex ikopri l-konsum normali ta 'kuljum.

Minflok, l-impjant jeħtieġ:

enerġija elettrika affidabbli;

Tagħmir ta' l-arja kkompressata;

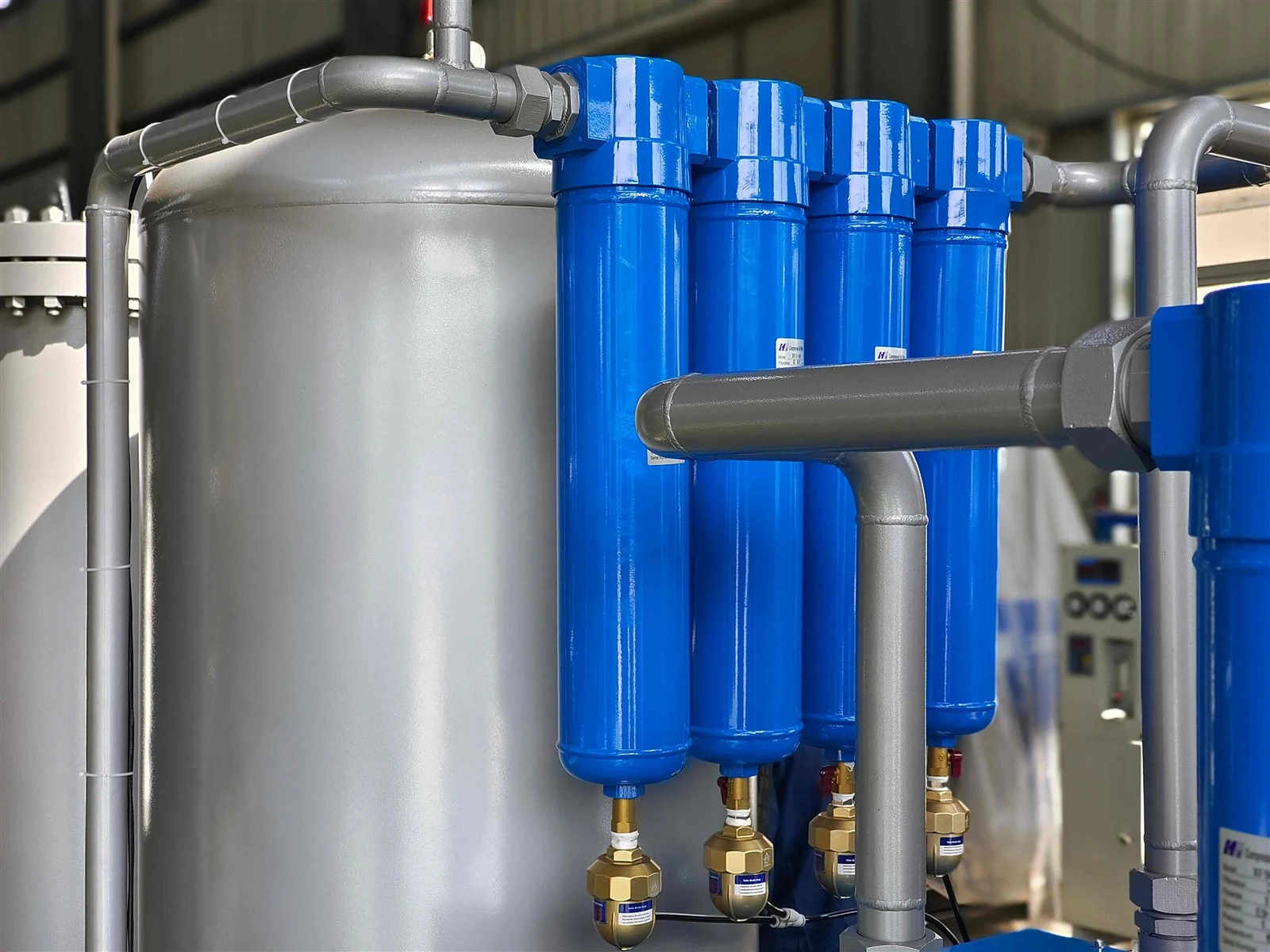

trattament xieraq tal-arja;

Tagħmir għall-adsorbiment tal-PSA;

kontrolli;

manutenzjoni;

u buffering/ħażna xierqa ta' l-ossiġnu.

Il-mudell tal-provvista għalhekk jinbidel minnħażna dipendenti fuq il-loġistikabiexġenerazzjoni dipendenti fuq it-tagħmir.

Id-Domanda Kontinwa Tagħmel ir-Rata tal-Fluss Aktar Importanti Mill-Għadd taċ-Ċilindru

Meta tqabbel iż-żewġ sistemi, tħares biss lejn in-numru ta 'ċilindri tista' tkun qarrieqa.

Il-parametru ta 'inġinerija aktar utli huwarata ta 'konsum ta' ossiġnu.

Per eżempju:

Domanda ta' ossiġnu=30 Nm³/h

tfisser li l-faċilità teħtieġ madwar 30 metru kubu normali ta' ossiġnu kull siegħa taħt il-kundizzjonijiet ta' referenza speċifikati.

Fuq perjodu ta' 24 siegħa:

30 × 24=720 Nm³/jum

Din mhix rakkomandazzjoni għal daqs speċifiku tal-pjanta; sempliċement turi għaliex id-domanda kontinwa tbiddel il-kalkolu tal-provvista.

Sistema taċ-ċilindru trid tipprovdi biżżejjed ossiġnu maħżun biex tkopri dan il-konsum bejn kunsinni.

Sistema PSA minflok teħtieġ kapaċità ta 'ġenerazzjoni suffiċjenti biex tipproduċi ossiġnu b'madwar ir-rata meħtieġa, b'konċessjoni xierqa għall-ogħla domanda, manutenzjoni, u redundancy.

Għalhekk, l-għażla tal-pjanti tal-ossiġnu għandha tibda minn:

Domanda medja + domanda massima + skeda operattiva + rekwiżit ta 'riżerva

aktar milli sempliċement tistaqsi:

"Kemm ċilindri nużaw bħalissa?"

Għaliex il-Loġistika taċ-Ċilindru Issir Importanti f'Siti Remoti

Il-provvista taċ-ċilindru tiddependi ħafna fuq it-trasport.

Dan jista 'jkun maniġġabbli f'żoni industrijali urbani fejn il-fornituri tal-ossiġnu huma fil-qrib.

Is-sitwazzjoni tista’ tkun differenti ħafna għal:

kampijiet tal-minjieri remoti;

installazzjonijiet offshore;

sptarijiet rurali;

irziezet iżolati tal-akkwakultura;

Faċilitajiet industrijali tad-deżert;

faċilitajiet tal-gżejjer;

u siti ta' kostruzzjoni temporanji.

Rotta tal-kunsinna tista' tinvolvi trasport bit-triq fuq distanzi twal jew stadji loġistiċi multipli.

Kwalunkwe tfixkil jista' jaffettwa d-disponibbiltà tal-ossiġnu.

Impjant PSA inaqqas il-frekwenza tal-kunsinni esterni tal-ossiġnu minħabba li l-materja prima primarja tagħha hija l-arja ambjentali.

Għal faċilitajiet remoti, din tista' tkun konsiderazzjoni operattiva ewlenija.

Ma jfissirx li l-loġistika esterna tisparixxi kompletament.

Is-sit għadu jeħtieġ spare parts, materjali ta 'manutenzjoni tal-kompressuri, filtri, u konsumabbli oħra.

Iżda l-ossiġnu innifsu m'għadux jeħtieġ li jiġi ttrasportat lejn is-sit għal kull ċiklu ta 'riforniment.

L-Ossiġenu PSA Jipprovdi Ġenerazzjoni Kontinwa, Ossiġenu Mhux Illimitat

Distinzjoni teknika importanti ħafna drabi tiġi injorata.

Impjant tal-ossiġnu PSA jagħmelleossiġnu medju huwa disponibbli irrispettivament mill-kundizzjonijiet operattivi.

Il-ġeneratur jeħtieġ:

enerġija elettrika;

arja ta' għalf;

kwalità xierqa tal-arja;

pressjoni operattiva xierqa;

Valvoli ta' adsorbiment li jiffunzjonaw;

tkessiħ xieraq;

u manutenzjoni regolari.

Jekk il-kompressur jieqaf, il-ġeneratur tal-ossiġnu PSA ma jistax ikompli jipproduċi l-ossiġnu b'mod indefinit.

Jekk l-enerġija tiġi interrotta, il-produzzjoni ta 'l-ossiġnu tieqaf ukoll sakemm is-sistema ma jkollhiex sors ta' enerġija ta 'riżerva jew riżerva ta' ossiġnu maħżuna.

Huwa għalhekk li sistema ta' ossiġnu affidabbli m'għandhiex tkun sempliċement:

PSA → Proċess

Għal applikazzjonijiet kritiċi, arranġament aktar robust jista' jkun:

PSA → Oxygen Buffer → Proċess

ma':

Ċilindri ta 'Backup → Provvista ta' Emerġenza

Il-gwida tad-WHO tenfasizza bl-istess mod enerġija affidabbli, manutenzjoni, u ossiġnu ta’ riżerva għal sistemi bbażati fuq PSA.

L-aktar Konfigurazzjoni B'Saħħitha Spiss Hija PSA + Ċilindri

It-tqabbil mhux dejjem jeħtieġ li jkun:

PSA JEW Ċilindri

Għal applikazzjonijiet kritiċi ta' domanda kontinwa, l-arkitettura aħjar tista' tkun:

PSA bħala Sors Primarju + Ċilindri bħala Backup

Waqt it-tħaddim normali:

PSA → Distribuzzjoni ta 'Ossiġenu → Proċess

Waqt il-manutenzjoni tal-PSA jew l-interruzzjoni tal-enerġija:

Ċilindri ta 'Backup → Regolament tal-Pressjoni → Proċess

Dan joħloq redundancy tas-sors.

L-impjant PSA jimmaniġġja t-tagħbija bażika kontinwa, filwaqt li ċ-ċilindri jkopru:

l-istartjar;

manutenzjoni;

sitwazzjonijiet ta' emerġenza;

qċaċet temporanji tad-domanda;

u għeluq mhux mistennija tal-PSA.

Dan huwa speċjalment rilevanti għas-sistemi tal-ossiġnu mediku, fejn l-interruzzjoni tal-ossiġnu jista' jkollha konsegwenzi immedjati.

Id-WHO u l-gwida relatata mas-sistema tal-ossiġnu jirrikonoxxu sorsi multipli tal-ossiġnu u jirrakkomandaw arranġamenti ta’ backup aktar milli jiddependu fuq sors wieħed għal servizzi kritiċi.

Il-pajpijiet diretti jibdlu l-Ekonomija tad-Distribuzzjoni tal-Ossiġenu

Impjant tal-ossiġnu PSA jista 'jipprovdi l-ossiġnu direttament permezz ta' pipeline.

Is-sistema tista' tkun:

PSA → Tank Buffer → Regolament tal-Pressjoni → Header ta 'Ossiġenu Prinċipali → Utenti finali

Dan jelimina l-immaniġġjar manwali ripetut taċ-ċilindru f'kull punt ta 'użu.

Il-pajpijiet diretti huma partikolarment utli meta l-konsumaturi tal-ossiġnu jkunu wieqaf.

Eżempji jinkludu:

swali tal-isptar;

reatturi tad-drenaġġ;

Tankijiet tal-akkwakultura;

reatturi industrijali;

Tankijiet tal-ipproċessar metallurġiku;

u tagħmir tal-manifattura ċentralizzat.

PATH jinnota li l-impjanti tal-ġenerazzjoni tal-ossiġnu jistgħu jfornu l-ossiġnu permezz tal-pajpijiet jew permezz tal-mili taċ-ċilindru, u li s-sistemi tal-ossiġnu bl-ingrossa bil-pajpijiet jistgħu jkunu ta 'vantaġġ għad-disponibbiltà kontinwa tal-ossiġnu.

Għal faċilità fissa, dan jista 'jagħmel is-sistema tal-ossiġnu ħafna aktar faċli biex tiġi awtomatizzata.

Il-Mili taċ-Ċilindru Għadu Għandu Rwol Importanti

PSA ma jeliminax l-utilità taċ-ċilindri.

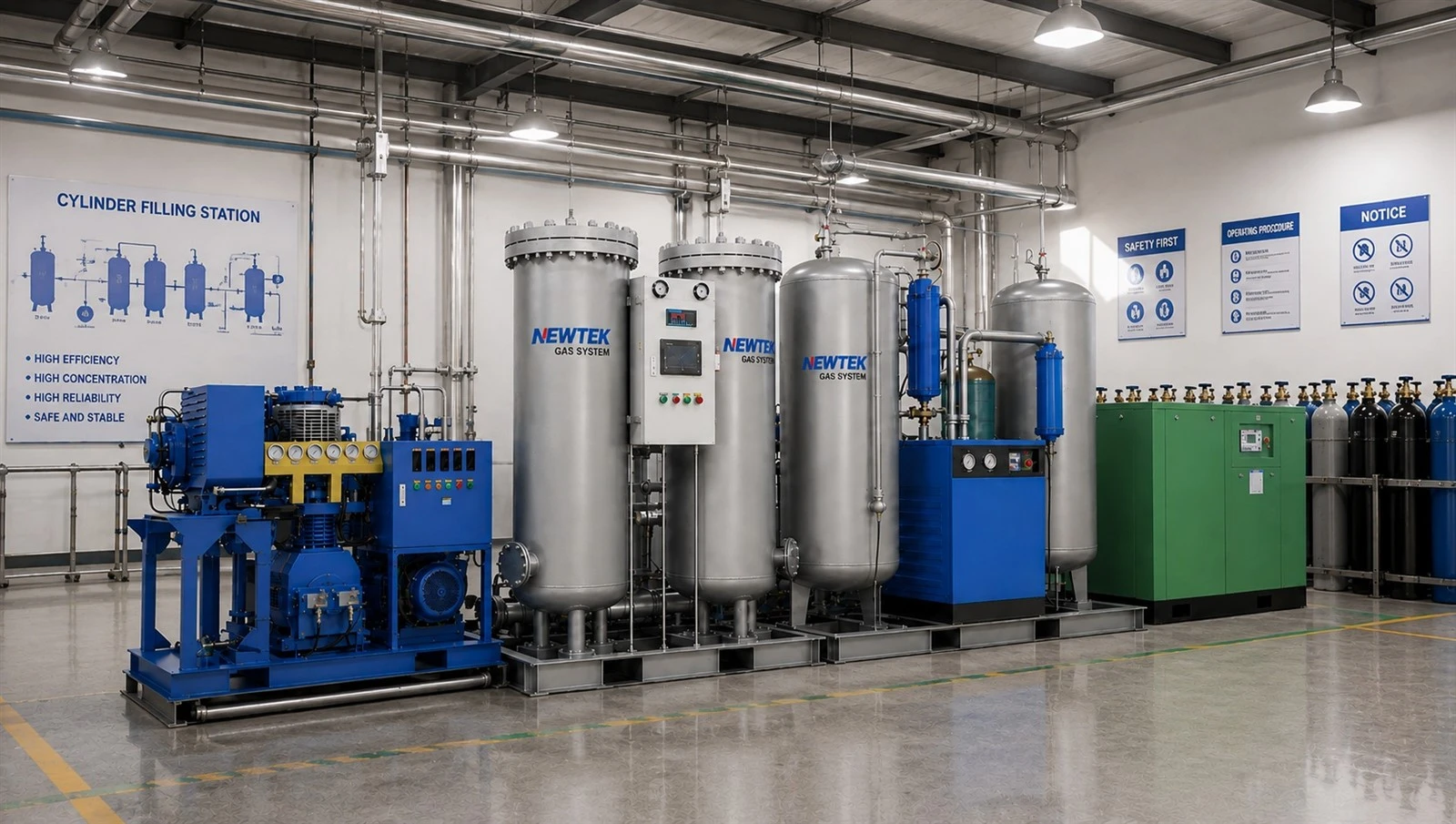

Impjant PSA jista 'jkun mgħammar b'booster tal-ossiġnu u manifold li jimla ċ-ċilindru.

Il-konfigurazzjoni ssir:

PSA → Oxygen Buffer → Booster Compressor → Manifold tal-Mili → Ċilindri

Dan jippermetti faċilità li tiġġenera l-ossiġnu lokalment filwaqt li żżomm iċ-ċilindri għal:

timijiet mediċi mobbli;

Faċilitajiet tas-satellita;

żoni ta' xogħol remoti;

rispons ta' emerġenza;

Ħażna ta' backup;

u trasport għal utenti fil-qrib.

Id-dokumentazzjoni tal-WHO tiddeskrivi speċifikament l-impjanti tal-ossiġnu tal-PSA bħala kapaċi li jfornu l-ossiġnu direttament permezz tal-pipeline jew, b'kompressur booster, jimlew ċilindri mill-ġdid għad-distribuzzjoni jew backup.

Għalhekk, PSA u ċilindri jistgħu jiffunzjonaw bħala teknoloġiji komplementari.

Il-purità ta 'l-ossiġnu mhix l-uniku kriterju ta' għażla

Żball komuni huwa li tqabbel is-sistemi bbażati biss fuq il-purità tal-ossiġnu.

Għal applikazzjonijiet industrijali kontinwi, diversi parametri huma ugwalment importanti:

Pereżempju, sistema li tipproduċi ossiġnu fil-purità korretta iżda fluss insuffiċjenti ma tistax tappoġġja l-proċess.

Bl-istess mod, impjant tal-PSA bi fluss suffiċjenti iżda pressjoni tal-ħruġ inadegwata xorta jista' jeħtieġ tagħmir downstream addizzjonali.

Id-Domanda Kontinwa tal-Ossiġnu Teħtieġ Tqabbil tal-Kapaċità

L-impjanti tal-ossiġnu PSA m'għandhomx sempliċement jintgħażlu skont il-konsum medju tal-ossiġnu.

Proċess jista' jkollu:

Domanda medja → 60 Nm³/h

imma:

L-ogħla domanda → 80 Nm³/h

Jekk l-impjant huwa daqs eżattament għal 60 Nm³/h, jista 'jiġġieled waqt l-ogħla tħaddim.

Bil-maqlub, l-għażla ta 'impjant eċċessivament kbir tista' tintroduċi kapaċità ta 'tagħmir bla bżonn u kundizzjonijiet operattivi ineffiċjenti.

Approċċ aħjar huwa li jiġi stabbilit il-profil sħiħ tad-domanda:

Tagħbija Bażi

Ir-rekwiżit tal-ossiġnu taħt tħaddim normali.

L-Ogħla Tagħbija

Ir-rekwiżit massimu mistenni tal-ossiġnu.

Tagħbija tal-Istartjar

Ir-rekwiżit tal-ossiġnu waqt l-istartjar tal-proċess.

Tagħbija Standby

Ir-rekwiżit tal-ossiġnu li għandu jibqa' disponibbli waqt ħsara parzjali fit-tagħmir.

Tagħbija Futur

Domanda addizzjonali għall-ossiġnu mistennija wara l-espansjoni.

Din id-dejta tipprovdi l-bażi għad-daqs tal-impjant tal-PSA.

Il-Ħażna taċ-Ċilindru Għandu Footprint Fiżiku

Is-sistemi taċ-ċilindri jeħtieġu żoni fiżiċi tal-ħażna.

Il-faċilità teħtieġ arranġamenti separati għal:

ċilindri sħaħ;

ċilindri konnessi;

ċilindri vojta;

ċilindri ta' riżerva;

Immaniġġjar taċ-ċilindru;

u aċċess għall-vetturi tal-kunsinna.

Hekk kif il-konsum tal-ossiġnu jiżdied, in-numru ta 'ċilindri meħtieġa jista' jiżdied b'mod sostanzjali.

Dan jista 'joħloq problemi għal siti industrijali kompatti.

Impjant tal-PSA iċċaqlaq ħafna minn dan l-inventarju fiżiku mill-ħażna tal-ossiġnu għal tagħmir.

Minflok taħżen kwantitajiet kbar ta 'ċilindri tal-ossiġnu, il-faċilità taħżen it-tagħmir meħtieġ biex tipproduċi l-ossiġnu.

Din hija raġuni waħda li l-ġenerazzjoni fuq il-post tista' tkun attraenti meta l-konsum kontinwu jkun għoli.

L-Impjanti tal-PSA għandhom ir-Rekwiżiti Infrastrutturali tagħhom stess

Il-vantaġġ spazjali tal-PSA m'għandux ikun esaġerat.

Impjant komplut tal-ossiġnu PSA jista 'jinkludi:

kompressur ta' l-arja;

riċevitur ta' l-arja;

dryer tal-arja;

sistema ta 'filtrazzjoni;

Reċipjenti ta' assorbiment tal-PSA;

tank buffer tal-ossiġnu;

analizzatur ta' l-ossiġnu;

kabinett tal-kontroll;

Tagħmir li jkessaħ;

pajpijiet;

u booster tal-ossiġnu fakultattiv.

Għalhekk, l-impjant għadu jeħtieġ żona ta 'tagħmir xieraq.

Id-differenza hija li l-footprint hija primarjamenttagħmir tal-produzzjoni, aktar milli inventarju kbir ta 'ċilindri ta' ossiġnu kompressat.

Għal impjanti PSA fil-kontejners, ħafna minn dawn il-komponenti jistgħu jiġu integrati f'kompartiment trasportabbli.

Il-Provvista tal-Enerġija Issir Fattur Ewlieni għall-PSA

Iċ-ċilindri jistgħu jkomplu jfornu l-ossiġnu waqt qtugħ tad-dawl, sakemm l-istokk taċ-ċilindru jibqa’ disponibbli u s-sistema ta’ regolazzjoni downstream tkun tista’ topera.

Ġeneratur PSA ma jistax jiġġenera ossiġnu mingħajr enerġija elettrika.

Din hija waħda mill-aktar differenzi importanti bejn iż-żewġ teknoloġiji.

Għal applikazzjoni kritika, l-inġiniera għandhom għalhekk jevalwaw:

Qawwa Normali → Qawwa ta 'Backup → Riżerva ta' Ossiġenu Maħżuna

aktar milli tittratta l-ġeneratur PSA bħala l-uniku sors.

Arranġamenti ta' backup possibbli jinkludu:

Ġeneraturi standby;

għalf doppju ta' enerġija;

Sistemi UPS għall-kontrolli;

ħażna ta 'buffer ta' l-ossiġnu;

u ċilindri backup.

Il-konfigurazzjoni xierqa tiddependi fuq kemm il-provvista ta 'ossiġnu mingħajr interruzzjoni hija kritika għall-proċess.

Il-manutenzjoni tal-PSA hija differenti mis-sostituzzjoni taċ-ċilindru

Is-sistemi taċ-ċilindri primarjament jeħtieġu ġestjoni tal-loġistika.

L-attivitajiet ewlenin jinkludu:

verifika tal-pressjoni taċ-ċilindru;

ċilindri li jinbidlu;

l-ispezzjoni ta' manifolds;

monitoraġġ tal-iskedi tal-kunsinna;

u żamma tar-regolaturi.

Is-sistemi PSA jeħtieġu manutenzjoni tat-tagħmir.

Komponenti importanti jinkludu:

Kompressur

Il-kompressur huwa wieħed mis-sistemi mekkaniċi primarji u jeħtieġ spezzjoni u manutenzjoni skedata.

Trattament tal-Arja

Filtri u nixxiefa għandhom iżommu l-kwalità meħtieġa ta' l-arja ta' l-għalf.

Valvoli PSA

Il-valvoli awtomatiċi ta 'swiċċjar joperaw ripetutament matul iċ-ċikli PSA u jeħtieġu monitoraġġ.

Għarbiel Molekulari

L-assorbent għandu jkun protett mill-kontaminazzjoni taż-żejt u l-umdità.

Analizzatur tal-Ossiġnu

Il-monitoraġġ tal-konċentrazzjoni tal-ossiġnu huwa importanti għall-verifika tal-kwalità tal-gass tal-prodott.

Sistema ta' Kontroll

PLC, sensuri, allarmi, u funzjonijiet ta 'għeluq awtomatiku għandhom jiġu kkontrollati perjodikament.

Il-filosofija operattiva għalhekk tinbidel minnġestjoni tal-inventarju tal-gassbiexġestjoni tat-tagħmir.

Liema Huwa Aktar Adattat għall-Isptarijiet?

Għall-isptarijiet, it-tweġiba tiddependi ħafna fuq id-domanda u l-infrastruttura tal-ossiġnu.

Faċilità żgħira b'konsum relattivament baxx tista 'tistrieħ primarjament fuq ċilindri jew konċentraturi tal-ossiġnu.

Sptar akbar b'domanda kontinwa ta 'ossiġnu jista' juża impjant PSA fuq il-post konness ma 'pipeline tal-gass mediku.

Id-WHO tirrikonoxxi l-pjanti tal-PSA bħala sors ta 'ossiġnu mediku u tiddikjara li l-ossiġnu jista' jiġi mgħoddi direttament lejn żoni kliniċi jew jintuża biex jimlew mill-ġdid iċ-ċilindri b'sistema xierqa ta 'booster.

Għal applikazzjonijiet mediċi kritiċi, madankollu, PSA għandu ġeneralment jiġi kkombinat ma 'sors ta' ossiġnu ta 'riżerva xieraq.

L-għan mhuwiex sempliċiment li jiġi prodott l-ossiġnu bl-irħis.

L-għan huwa li jinżammdisponibbiltà kontinwa, kwalità verifikata, pressjoni xierqa, u distribuzzjoni affidabbli.

Liema Huwa Aktar Adattat għall-Minjieri?

L-applikazzjonijiet tal-minjieri spiss ikollhom każ b'saħħtu għall-ġenerazzjoni tal-ossiġnu fuq il-post meta d-domanda tal-ossiġnu tkun kontinwa.

Applikazzjonijiet possibbli jinkludu:

lissija;

ossidazzjoni metallurġika;

trattament tad-drenaġġ;

Servizzi mediċi ta' emerġenza;

u applikazzjonijiet oħra tal-proċess.

Minjiera remota tista' tkun diversi mijiet ta' kilometri mill-eqreb fornitur tal-gass industrijali.

F'kundizzjonijiet bħal dawn, it-trasport taċ-ċilindri kontinwament jista 'jintroduċi kumplessità loġistika sinifikanti.

Impjant tal-ossiġnu PSA f'kontenituri jista 'jiġi installat qrib iż-żona tal-proċess u fornut b'enerġija mis-sistema ta' utilità tal-minjiera.

Jekk il-proġett huwa temporanju, il-konfigurazzjoni fil-kontejners tipprovdi wkoll il-possibbiltà ta 'rilokazzjoni meta l-operazzjoni tal-minjieri tiċċaqlaq jew tespandi.

Liema Huwa Aktar Adattat għall-Akkwakultura?

L-akkwakultura tippreżenta distinzjoni ċara oħra.

Il-ħut u l-gambli jeħtieġu ossiġnu maħlul fl-ilma tal-kultura.

Id-domanda għall-ossiġnu tista' tkompli matul iċ-ċiklu kollu tal-produzzjoni u tista' tiżdied meta:

id-densità tal-istokkjar tiżdied;

żidiet fil-bijomassa;

bidliet fit-temperatura tal-ilma;

l-intensità tat-tmigħ tiżdied;

jew l-attività ta’ filtrazzjoni bijoloġika tiżdied.

Sistema ta 'ċilindru ta' l-ossiġnu tista 'taħdem għal tankijiet żgħar jew użu ta' emerġenza.

Għal sistemi akbar tal-akkwakultura li jiċċirkolaw jew irziezet intensivi, il-ġenerazzjoni kontinwa tal-ossiġnu tista' ssir aktar prattika.

Sistema PSA tista 'tforni l-ossiġnu direttament lil apparat ta' ossiġenazzjoni, kon, diffużur, jew reattur ta 'ossiġnu.

Is-sistema ssir:

PSA → Buffer ta 'Ossiġenu → Kontroll tal-Fluss → Tagħmir ta' Ossiġenazzjoni → Ilma tal-Kultura

Dan jippermetti li l-provvista tal-ossiġnu ssegwi l-ħtieġa attwali tal-ossiġnu maħlul.

Liema Huwa Aktar Adattat għat-Trattament tal-Ilma Mormi?

It-trattament tal-ilma mormi ħafna drabi jkollu rekwiżit kontinwu tal-ossiġnu minħabba li l-proċessi bijoloġiċi aerobiċi jiddependu fuq l-ossiġnu.

Interruzzjoni tal-provvista tal-ossiġnu tista' taffettwa l-livelli tal-ossiġnu maħlul u l-attività bijoloġika.

Għal sistemi iżgħar, il-blowers tal-arja atmosferika jistgħu diġà jipprovdu biżżejjed ossiġnu.

Għal applikazzjonijiet ta 'domanda ogħla ta' ossiġnu, l-arrikkiment tal-ossiġnu jista 'jtejjeb it-trasferiment tal-ossiġnu.

Sistema PSA tista' tipprovdi ossiġnu kontinwament:

PSA → Distribuzzjoni ta 'Ossiġenu → Sistema ta' Arjazzjoni/Injezzjoni → Reattur Bijoloġiku

Il-kunsiderazzjoni ewlenija mhix jekk l-ossiġnu PSA huwiex intrinsikament aħjar mill-arja.

Huwa jekk is-sistema ta 'arjazzjoni eżistenti tistax tittrasferixxi b'mod effiċjenti l-ossiġnu meħtieġ taħt kundizzjonijiet attwali tad-drenaġġ.

Tqabbil Prattiku

It-tabella turi għaliex m'hemm l-ebda rebbieħ universali.

L-għażla korretta tiddependi fuq il-profil tad-domanda tal-ossiġnu u infrastruttura tas-sit.

Il-punt tal-break-even mhuwiex biss dwar il-volum tal-ossiġnu

M'hemm l-ebda limitu universali tal-konsum tal-ossiġnu li fih il-PSA f'daqqa waħda jsir aħjar miċ-ċilindri.

Id-deċiżjoni tiddependi fuq varjabbli multipli:

Domanda ta 'l-ossiġnu ta' kuljum × ġranet ta 'tħaddim × distanza ta' kunsinna × rekwiżit ta 'ħażna × rekwiżit ta' affidabilità

Għal faċilità qrib fornitur affidabbli tal-ossiġnu, iċ-ċilindri jistgħu jibqgħu prattiċi anke b'konsum moderat.

Għal faċilità remota b'aċċess diffiċli fit-triq, PSA jista' jsir attraenti b'domanda aktar baxxa ta' ossiġnu.

Bl-istess mod, faċilità b'rekwiżiti ta 'ossiġnu estremament kritiċi tista' tagħżel sistema ibrida anke meta ċ-ċilindri waħedhom ikunu teknikament kapaċi jissodisfaw id-domanda medja.

L-approċċ korrett huwa għalhekk avalutazzjoni tas-sistema totali, mhux paragun sempliċi tal-prezz tal-unità tal-ossiġnu.

Domanda Kontinwa Tipfavorixxi Arkitettura ta' Sistema Differenti

Meta l-konsum tal-ossiġnu jkun kontinwu, is-sistema tal-provvista għandha tkun iddisinjata madwar il-kontinwità tal-proċess.

Arkitettura robusta tista' tidher bħal:

Ġeneratur tal-Ossiġenu PSA

↓

Tank tal-Buffer tal-Ossiġnu

↓

Regolament tal-Pressjoni

↓

Header ta' l-Ossiġenu Prinċipali

↓

Utenti tal-Proċess

ma':

Ċilindri tal-Backup

↓

Manifold ta' Emerġenza

u, għall-mili taċ-ċilindru bi pressjoni għolja:

PSA → Buffer → Booster → Manifold tal-Mili

Din l-arkitettura tifred tliet funzjonijiet:

Ġenerazzjoni

Buffering u distribuzzjoni

Backup

Dak ġeneralment huwa aktar affidabbli milli jittratta l-ġeneratur tal-ossiġnu jew il-bank taċ-ċilindru bħala komponent iżolat wieħed.

Id-Deċiżjoni Għandha Tibda B’dawn is-Seba’ Mistoqsijiet

Qabel ma tagħżel ċilindri jew impjant tal-ossiġnu PSA, l-inġiniera għandhom jistabbilixxu:

X'inhu l-fluss medju ta 'ossiġnu?

Esprimi r-rekwiżit f'unità konsistenti bħal Nm³/h.

X'inhu l-ogħla fluss?

Iddetermina d-domanda massima ta 'ossiġnu mistennija aktar milli tiddependi biss fuq il-medja.

Kemm-il siegħa kuljum jiġi kkunsmat l-ossiġnu?

Proċess li jopera sagħtejn kuljum huwa fundamentalment differenti minn wieħed li jopera 24 siegħa kuljum.

Kemm hi affidabbli l-kunsinna tal-ossiġnu lis-sit?

Ikkunsidra d-distanza, it-toroq, it-temp, il-proċeduri tal-fruntiera, u l-ħin tar-rispons tal-fornitur.

Huwa disponibbli elettriku affidabbli?

PSA teħtieġ enerġija għall-kompressjoni u tagħmir awżiljarju.

L-ossiġnu huwa meħtieġ direttament jew fiċ-ċilindri?

Dan jiddetermina jekk is-sistema teħtieġx netwerk ta 'distribuzzjoni, booster, jew manifold li jimla ċ-ċilindru.

X'jiġri jekk il-produzzjoni tal-ossiġnu tieqaf?

It-tweġiba tiddetermina l-kapaċità ta 'riżerva meħtieġa u s-sensja.

Verdett Finali: Ċilindri jew PSA?

Jekk id-domanda għall-ossiġnu hijażgħar, intermittenti, mobbli, jew orjentati lejn l-emerġenza, iċ-ċilindri ta 'l-ossiġnu ħafna drabi huma s-soluzzjoni aktar sempliċi.

Jekk id-domanda għall-ossiġnu hijakontinwu, relattivament għoli, prevedibbli, u li jinsab f'sit b'qawwa affidabbli, impjant tal-ossiġnu PSA huwa spiss is-sors primarju aktar xieraq.

Għal applikazzjonijiet kritiċi, l-aktar soluzzjoni robusta hija spiss:

PSA Ossiġenu Impjant + Ossiġenu Buffer + Ċilindri ta 'Backup

L-impjant PSA jieħu ħsieb id-domanda bażi kontinwa, filwaqt li ċ-ċilindri jipprovdu kopertura ta 'emerġenza waqt il-manutenzjoni, nuqqas ta' enerġija, istartjar, jew qċaċet mhux mistennija tad-domanda tal-ossiġnu.

Id-differenza fundamentali tista’ għalhekk tiġi mqassra kif ġej:

Iċ-ċilindri jaħżnu l-ossiġnu prodott x'imkien ieħor. L-impjanti tal-PSA jiġġeneraw l-ossiġnu fejn ikun meħtieġ.

Għal domanda kontinwa għall-ossiġnu, dik id-distinzjoni ssir dejjem aktar importanti. Sistema bbażata fuq iċ-ċilindru trid tmexxi kontinwamentinventarju u kunsinna, filwaqt li sistema bbażata fuq PSA trid tmexxi kontinwamentenerġija, arja kkompressata, prestazzjoni tat-tagħmir, u manutenzjoni.

L-ebda approċċ ma jelimina r-responsabbiltà operattiva. Huma sempliċement iqiegħdu dik ir-responsabbiltà f'partijiet differenti tal-katina tal-provvista tal-ossiġnu.

Għal faċilitajiet fejn l-ossiġnu huwa aUtilità tal-proċess ta '24 siegħa, il-ġenerazzjoni tal-PSA fuq il-post tipprovdi mod biex iddawwar il-provvista tal-ossiġnu minn operazzjoni ta 'kunsinna rikorrenti f'sistema ta' produzzjoni integrata. Meta kkombinat ma 'buffering xierqa, monitoraġġ, redundancy, u ċilindri ta' backup, jista 'jipprovdi arkitettura aktar reżiljenti għal domanda kontinwa ta' ossiġnu fit-tul.
