Għaliex l-Ossiġnu Huwa Meħtieġ fit-Trattament tal-Ilma tal-Mini
Il-proċessi tat-trattament tal-ilma tal-mini ħafna drabi jiddependu fuq reazzjonijiet ta 'ossidazzjoni qabel ma l-kontaminanti jistgħu jitneħħew mill-ilma.
Pereżempju, ħadid tal-ħadid maħlul (Fe²⁺) jibqa 'solubbli fl-ilma u ma jistax jitneħħa b'mod effiċjenti permezz tas-sedimentazzjoni. Meta jiġi introdott l-ossiġnu, il-ħadid tal-ħadid jossidizza għal ħadid ferriku (Fe³⁺), li jifforma preċipitati ta 'idrossidu ferriku li joqogħdu ġewwa kjarifikaturi u sistemi ta' tħaxxin tal-ħama.
Proċess simili jseħħ waqt it-tneħħija tal-manganiż, l-ossidazzjoni tas-sulfid, u s-sistemi ta 'nitrifikazzjoni bijoloġika.
Applikazzjonijiet tipiċi għat-trattament tal-ilma tal-minjieri li jeħtieġu l-ossiġnu jinkludu:
-
Trattament tad-drenaġġ tal-minjieri aċidużi
-
Sistemi għat-tneħħija tal-ħadid
-
Sistemi għat-tneħħija tal-manganiż
-
Proċessi ta' ossidazzjoni tas-sulfide
-
Trattament bijoloġiku tad-drenaġġ
-
Sistemi ta' nitrifikazzjoni
-
Proċessi ta 'appoġġ għall-qerda taċ-ċjanur
-
Sistemi ta' użu mill-ġdid tal-ilma tal-proċess
Mingħajr konċentrazzjoni suffiċjenti ta 'ossiġnu maħlul, ir-rati ta' ossidazzjoni jonqsu u l-kapaċità ta 'trattament tista' tonqos.
Prinċipju ta' Ħidma
Intake ta 'l-Arja u Filtrazzjoni
Il-proċess jibda billi tiġbed l-arja atmosferika permezz ta 'sistema ta' filtrazzjoni industrijali.
L-ambjenti tal-minjieri spiss ikun fihom trab fl-arja ġġenerat minn:
Il-filtri tad-dħul f'diversi stadji jaqbdu l-kontaminanti tal-partikuli qabel ma l-arja tidħol fis-sistema tal-kompressjoni.
Il-housings tal-filtri huma tipikament mibnija minn azzar tal-karbonju miksi bi trab-jew liga tal-aluminju u jużaw skrataċ tal-filtri sostitwibbli.
Kompressjoni tal-Arja
L-arja ffiltrata tidħol f'kompressur bil-kamin li jdur fejn il-pressjoni tiżdied għal madwar 7–10 bar(g).
Il-pakkett tal-kompressur ġeneralment jikkonsisti minn:
Il-kompressur jittrasferixxi arja kkompressata għat-taqsima tal-purifikazzjoni permezz ta 'pajpijiet tal-proċess tal-azzar tal-karbonju jew tal-istainless steel.
Is-sensuri tal-pressjoni jimmonitorjaw kontinwament il-kundizzjonijiet tal-iskarigu tal-kompressur u jittrasmettu data lis-sistema ta 'kontroll PLC.
Purifikazzjoni tal-Arja
L-arja kkompressata fiha umdità, aerosols taż-żejt, u partiċelli fini li jistgħu jagħmlu ħsara lill-midja ta 'assorbiment. Is-sezzjoni tal-purifikazzjoni tneħħi l-kontaminanti bl-użu ta 'stadji ta' trattament multipli:
Il-proċess tat-trattament inaqqas il-kontenut ta 'umdità qabel ma l-arja tidħol fis-sistema PSA.
Skont il-konfigurazzjoni, il-punti tan-nida tal-ħruġ tipikament ivarjaw minn -40 grad sa -70 grad.
Iż-żamma ta 'livelli baxxi ta' umdità tipproteġi l-materjal tal-għarbiel molekulari u tistabbilizza l-prestazzjoni tal-produzzjoni tal-ossiġnu.
Separazzjoni ta 'Ossiġenu
Is-sistema PSA tissepara l-ossiġnu mill-arja kkompressata bl-użu ta 'materjal ta' għarbiel molekulari taż-żeolite. L-arja kkompressata tidħol f'kontenituri ta 'adsorbiment mimlija b'medja ta' għarbiel molekulari.
Il-molekuli tan-nitroġenu jeħlu mal-wiċċ intern tal-assorbent filwaqt li l-molekuli tal-ossiġnu jgħaddu mis-sodda u jidħlu fis-sistema tal-ġbir tal-ossiġnu.
L-unità PSA talterna bejn ċikli ta 'adsorbiment u riġenerazzjoni.
Waqt it-tħaddim:
Il-valvoli awtomatizzati tal-iswiċċjar jirreversu l-funzjonijiet tal-bastiment skont iż-żmien taċ-ċiklu pprogrammat.
Dan il-proċess jippermetti ġenerazzjoni kontinwa ta 'ossiġnu mingħajr ma jinterrompi l-operazzjonijiet ta' trattament downstream.
Il-purità tipika tal-ossiġnu tvarja minn 90% sa 95%.
Komponenti tas-Sistema

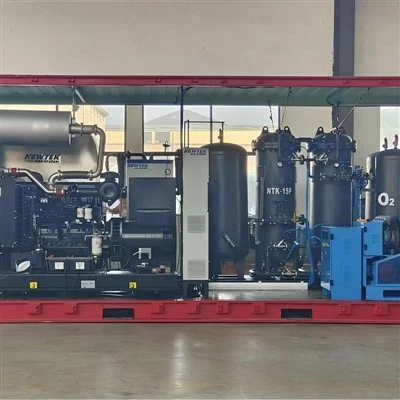

Unità tal-Ġenerazzjoni tal-Ossiġenu PSA
L-iskid tal-ġenerazzjoni tal-ossiġnu fih it-tagħmir tas-separazzjoni tal-qalba. Il-komponenti ewlenin jinkludu:
Ir-reċipjenti ta' adsorbiment huma fabbrikati minn azzar tal-karbonju bil-pressjoni-ratati u mmuntati fuq frejms ta' appoġġ ta' l-azzar strutturali.
Il-kapaċitajiet tas-sistema tipikament ivarjaw minn 10 Nm³/h sa 5,000 Nm³/h skont ir-rekwiżiti tal-impjant tat-trattament.
Tank tal-Ħażna tal-Ossiġnu
L-ossiġnu ġġenerat jidħol f'bastiment buffer qabel id-distribuzzjoni. It-tank tal-ħażna jwettaq diversi funzjonijiet:
Pressjonijiet ta' ħażna tipiċi jvarjaw bejn 8 u 16 bar(g).
Għal faċilitajiet ta 'trattament akbar, bastimenti addizzjonali tal-ħażna tal-ossiġnu jistgħu jiġu integrati fis-sistema tad-distribuzzjoni.
Netwerk tad-Distribuzzjoni tal-Ossiġenu
Is-sistema tad-distribuzzjoni tal-ossiġnu tittrasferixxi l-ossiġnu mill-ġeneratur għat-tagħmir tat-trattament. In-netwerk ġeneralment jinkludi:
L-intestaturi tad-distribuzzjoni jistgħu jipprovdu ossiġnu għal stadji multipli tat-trattament simultanjament.
Ir-rati tal-fluss jistgħu jiġu aġġustati indipendentement għal kull żona ta 'trattament.
Teknoloġiji tat-Trasferiment tal-Ossiġnu
Sistemi ta' Diffużjoni tal-Bużżieqa Fine
Diffużuri tal-bżieżaq fini jittrasferixxu l-ossiġnu fl-ilma permezz ta 'apparati ta' arjazzjoni tal-membrana. Assemblaġġ tipiku tad-diffużur jikkonsisti minn:
• Membrana EPDM • Pajp ta 'appoġġ tal-PVC • Hardware tal-immuntar tal-istainless steelIl-membrana tirrilaxxa bżieżaq żgħar tal-ossiġnu li jżidu ż-żona ta' kuntatt mal-gass-likwidu. Hekk kif il-bżieżaq jogħlew mill-kolonna tal-ilma, l-ossiġnu jittrasferixxi fis-soluzzjoni u jżid il-konċentrazzjoni tal-ossiġnu maħlul.
Sistemi ta 'bżieżaq fini huma komunement installati f'baċiri ta' trattament bijoloġiku u tankijiet ta 'ossidazzjoni.
Injezzjoni tal-Ossiġenu Venturi
Is-sistemi Venturi jinjettaw l-ossiġnu direttament fil-pipelines tal-ilma tal-proċess taħt pressjoni. Iż-żennuna tal-venturi toħloq żona ta' pressjoni baxxa-li tiġbed l-ossiġnu fil-fluss tal-ilma.
It-taħlita ta' l-ossiġnu-ilma mbagħad tidħol f'tankijiet ta' reazzjoni, kontenituri ta' ossidazzjoni, jew sistemi ta' distribuzzjoni.
Is-sistemi ta 'injezzjoni Venturi jeliminaw il-ħtieġa għal baċiri kbar ta' arjazzjoni f'xi konfigurazzjonijiet ta 'trattament.
Reatturi tal-Koni tal-Ossiġnu
Reatturi tal-koni tal-ossiġnu jdubu l-ossiġnu taħt pressjoni elevata. Ir-reattur jikkonsisti minn:
• Reċipjent taħt pressjoni • Kamra interna tat-taħlit • Assemblaġġ ta 'injezzjoni ta' ossiġnu • Pajpijiet ta' riċirkolazzjoniL-ilma jidħol fil-kon taħt pressjoni filwaqt li l-ossiġnu jiġi injettat fiż-żona ta 'ċirkolazzjoni interna. L-ambjent taħt pressjoni jżid ix-xoljiment tal-ossiġnu u jimminimizza t-telf tal-gass.
Is-sistemi tal-koni ta 'l-ossiġnu jintużaw komunement meta jkunu meħtieġa livelli ta' ossiġnu maħlul b'mod sinifikanti 'l fuq mis-saturazzjoni atmosferika.
Trattament tad-Drenaġġ tal-Minjiera Aċidu
Id-drenaġġ tal-minjieri aċidużi (AMD) jifforma meta l-minerali li fihom is-sulfid-reazzjoni mal-ossiġnu u l-ilma, u jiġġeneraw tnixxija aċiduża li fiha metalli maħlula. Is-sistemi ta 'trattament AMD spiss jużaw l-ossiġnu biex jaċċelleraw reazzjonijiet ta' ossidazzjoni qabel il-kjarifika.
Il-proċess tat-trattament ġeneralment isegwi dawn il-passi:
Il-ġeneratur tal-ossiġnu jforni kontinwament l-ossiġnu lil reatturi tal-ossidazzjoni fejn il-ħadid tal-ħadid maħlul jikkonverti f'ħadid ferriku.
Il-ħadid ferriku sussegwentement jippreċipita u joqgħod f'tagħmir ta 'kjarifika downstream.
Applikazzjonijiet ta' Trattament Bijoloġiku
Kampijiet tal-minjieri, workshops ta 'manutenzjoni, u faċilitajiet ta' pproċessar jiġġeneraw ilma mormi li jista 'jeħtieġ trattament bijoloġiku.
Mikro-organiżmi aerobiċi jikkunsmaw kontaminanti permezz ta 'attività metabolika u jeħtieġu ossiġnu maħlul biex jiffunzjonaw.
Il-ġeneratur ta 'l-ossiġnu jipprovdi ossiġnu lil reatturi bijoloġiċi permezz ta' grilji tad-diffużur jew sistemi ta 'injezzjoni ta' ossiġnu.
Miri tipiċi ta 'ossiġnu maħlul ivarjaw minn 2-6 mg/L skont id-disinn tat-trattament.
Is-sistema tat-trasferiment tal-ossiġnu tqassam l-ossiġnu fil-volum tar-reattur kollu u tappoġġja proċessi ta 'ossidazzjoni bijoloġika.
Ħtiġijiet ta' Manutenzjoni
Monitoraġġ ta 'Kuljum
L-operaturi jispezzjonaw:
- Purità tal-ossiġnu
- Pressjoni tal-ossiġnu
- Rata tal-fluss
- Temperatura tal-kompressur
- Stat ta' allarm
Id-dejta operattiva tintwera permezz tal-interface HMI u tinħażen mis-sistema PLC.
Manutenzjoni preventiva
L-attivitajiet ta’ manutenzjoni skedati jinkludu:
- Tissostitwixxi l-elementi tal-filtru
- Spezzjoni ta 'valvi pnewmatiċi
- Servizzi ta' kompressuri
- Ikkalibrar ta' analizzaturi ta' l-ossiġnu
- Iċċekkjar tat-trasmettituri tal-pressjoni
L-intervalli tal-manutenzjoni jiddependu fuq is-sigħat operattivi u l-kundizzjonijiet tas-sit.
Ħajja tas-Servizz tal-Għarbel Molekulari
L-għarbiel molekulari jwettaq il-proċess ta 'separazzjoni ta' l-ossiġnu.
Fatturi li jistgħu jnaqqsu l-ħajja tal-assorbenti jinkludu:
- Kontaminazzjoni tal-ilma
- Trasferiment taż-żejt
- Temperaturi operattivi eċċessivi
- Ċikliżmu ta 'pressjoni mhux xieraq
Taħt kundizzjonijiet operattivi miżmuma sew, l-intervalli ta 'sostituzzjoni tal-għarbiel molekulari tipikament ivarjaw minn 8 sa 12-il sena.
Speċifikazzjonijiet Tekniċi
| Parametru | Firxa Tipika |
|---|---|
| Purità tal-Ossiġenu | 90–95% |
| Kapaċità ta 'Ossiġenu | 10–5,000 Nm³/h |
| Pressjoni ta' l-Ossiġenu | 4–10 bar (g) |
| Pressjoni tal-Arja | 7–10 bar(g) |
| Punt tan-nida | -40 grad sa -70 grad |
| Temperatura Ambjentali | -20 grad sa +50 grad |
| Sistema ta' Kontroll | PLC + HMI |
| Provvista tal-Enerġija | 380V–690V |
| Tip ta' Installazzjoni | Skid-Muntat jew Kontenitur |
FAQ
Q: Kif nagħżel il-kapaċità korretta tal-ġeneratur tal-ossiġnu?
A: Il-kapaċità hija ddeterminata mir-rata tal-fluss tal-ilma, il-konċentrazzjoni tal-kontaminanti, u l-livelli tal-ossiġnu maħlul (DO) fil-mira. NEWTEK jista 'jikkalkula d-domanda meħtieġa għall-ossiġnu bbażata fuq l-analiżi tal-ilma tiegħek u d-dejta tal-proċess tat-trattament.
Q: Liema proċessi ta 'trattament tal-ilma tal-mini tista' tappoġġja din is-sistema?
A: Is-sistema tista 'tforni l-ossiġnu għal:
- Trattament tal-Acid Mine Drainage (AMD).
- Tneħħija tal-ħadid u tal-manganiż
- Ossidazzjoni tas-sulfide
- Trattament bijoloġiku tad-drenaġġ
- Sistemi ta' nitrifikazzjoni
- Ipproċessa applikazzjonijiet għall-użu mill-ġdid tal-ilma
Q: Is-sistema tista 'tiġi integrata ma' faċilitajiet ta 'trattament eżistenti?
A: Iva. Il-ġeneratur ta 'l-ossiġnu jista' jgħaqqad ma 'tankijiet ta' ossidazzjoni, injetturi venturi, reatturi ta 'koni ta' l-ossiġnu, sistemi ta 'diffużur, u pipelines ta' trattament eżistenti.
Q: X'informazzjoni hija meħtieġa għad-daqs tas-sistema?
A: Biex is-sistema titqies b'mod preċiż, NEWTEK tipikament teħtieġ:
- Rata tal-fluss tal-ilma (m³/h)
- Rapport dwar il-kwalità tal-ilma
- Deskrizzjoni tal-proċess tat-trattament
- Altitudni tal-installazzjoni
- Provvista ta 'enerġija disponibbli
Q: Is-sistema hija adattata għal siti tal-minjieri remoti?
A: Iva. Is-sistema tiġġenera ossiġnu fuq-post mill-arja atmosferika, u telimina l-ħtieġa għal kunsinni ta' ossiġnu likwidu u tankijiet tal-ħażna krijoġeniċi.
